Descripción
CARACTERISTICAS
Conductor |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
Cobre libre de oxígeno (99,97% de pureza) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diámetro |
0,53 mm ± 0,01 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aislamiento |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
PEAD |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mín. Grosor promedio |
0,21 milímetros |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diámetro |
0,95 mm ± 0,1 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

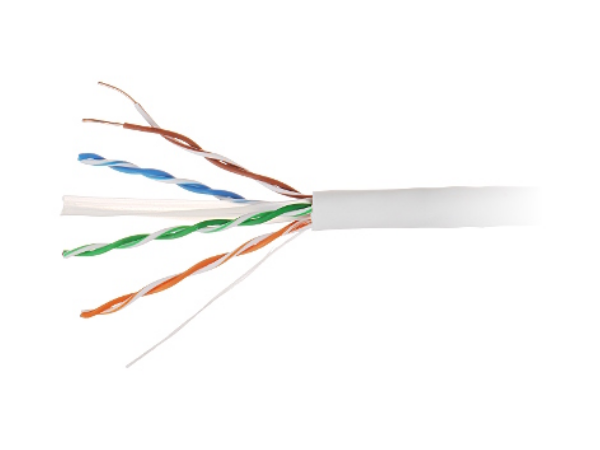

Color (4 pares) |
Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Separador |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
EN |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Especificación |
Translúcido 4,5 × 0,4 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cordón rasgado |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
Poliéster |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Especificación |
500D |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Vaina |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Material |
CLORURO DE POLIVINILO |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mín. Grosor promedio |
0,5 milímetros |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diámetro |
6,0 mm ± 0,3 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Color |
Blanco |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Eléctrico |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Máx. Resistencia CC de un solo conductor |
8,7 Ω/100 m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mín. Resistencia de aislamiento |
5000MΩ·km |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Máx. Desequilibrio de resistencia CC |
2% (pares intra), 4% (pares inter) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resistencia dieléctrica |
Sin averías con 1KV CC durante 1 min. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Transmisión |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Impedancia característica |
100 ± 15Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Diafonía en el extremo cercano |
≥39,30dB/100m@250MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Máx. Atenuación |
34,8dB/100m@250MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pérdida de retorno |
≥17,3dB/100m@250MHz |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mecánico |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resistencia a la tracción |
Funda≥13,5 MPa, aislamiento≥16 MPa |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alargamiento en rotura |
Sheath≥150%, insulation≥300% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Radio de curvatura de instalación |
>8 veces el diámetro exterior del cable |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Alargamiento de rotura del conductor |
≥10% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ambiental |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Contracción del aislamiento |
≤5% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resistencia a la migración de color del aislamiento |
Sin migración |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resistencia a la tracción y alargamiento de rotura de la vaina después del envejecimiento |
≥12,5MPa, ≥100% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prueba de flexión a baja temperatura |
Sin grietas después de la prueba. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prueba de choque térmico |
Sin grietas después de la prueba. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura de funcionamiento |
–20°C a +60°C (–4°F a 140°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura de instalación |
0°C a +50°C (32°F a 122°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Temperatura y humedad de almacenamiento |
–10°C a +40°C (14°F a 104°F), <60% (HR) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Seguridad |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prueba de propagación vertical del fuego |
Cumplir con IEC 60332-1-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

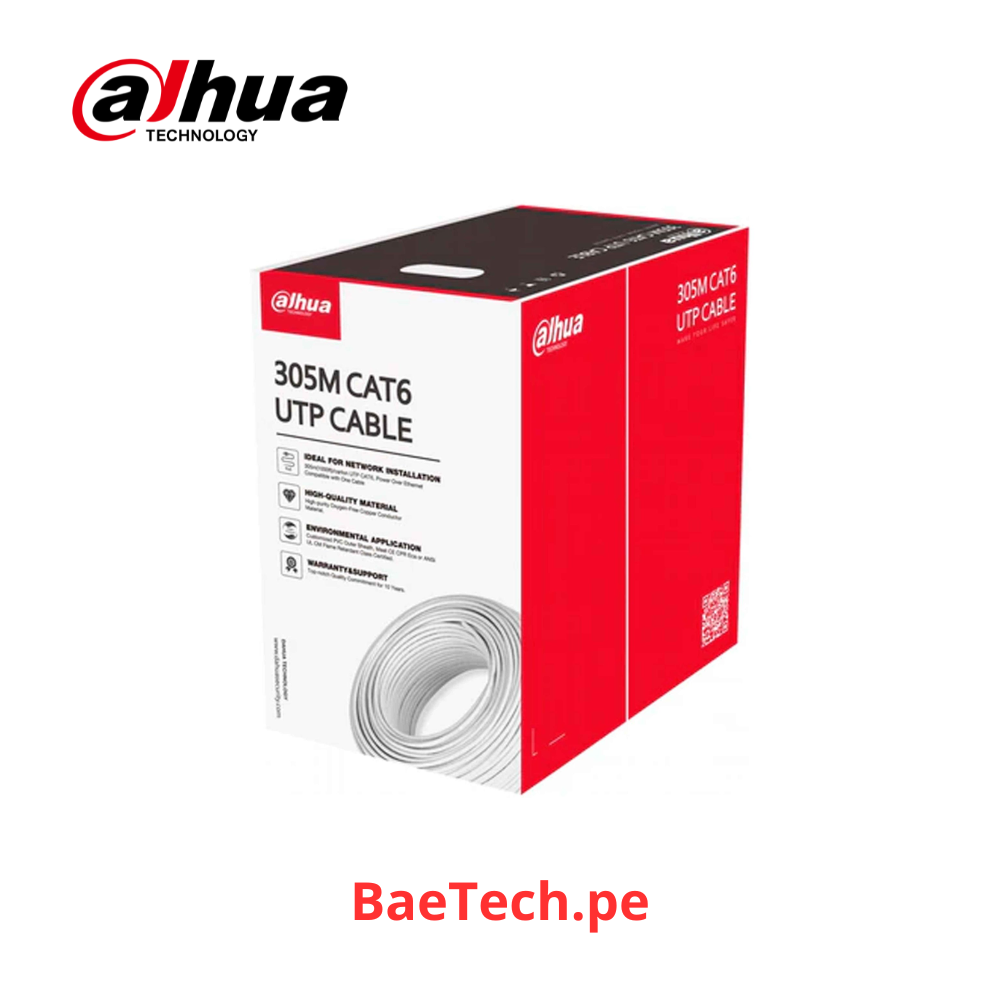

embalaje |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Longitud del cable |
305,0 m (1000,66 pies) ± 1,5 m (4,92 pies) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Dimensiones interiores de la caja |
416,0 mm × 412,0 mm × 220,0 mm (16,37" × 16,22" × 8,66") (largo × ancho × alto) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Método de embalaje |
305,0 m (1000,66 pies) por caja, una caja de protección con 2 cajas en su interior |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso neto |
≥10,5 kg (23,15 libras) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Peso bruto |
≥11,5 kg (25,35 libras) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Cumplimiento |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Estándares ejecutivos |
Q/DXJ 067-2019, EN50575-2014 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certificación |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certificación |
RCP Eca |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Características de transmisión(100 m a 20 °C) (328,08 pies a 68 °F) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Frecuencia (MHz) |
Retardo de fase ≤ ns |
IL ≤ dB |
TCL≥ dB﹡ |
EL TCTL≥ dB﹡ |
SIGUIENTE ≥ dB |
PS SIGUIENTE ≥ dB |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
1 |
n/s |
n/s |
50.0 |
35.0 |
n/s |
n/s |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
552.0 |
4.0 |
44.0 |
23.0 |
66.3 |
63.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
547.0 |
5.6 |
41.0 |
16.9 |
61.8 |
58.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
10 |
545.0 |
6.4 |
40.0 |
15.0 |
60.3 |
57.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
16 |
543.0 |
8.1 |
38.0 |
10.9 |
57.2 |
54.2 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
20 |
542.0 |
9.0 |
37.0 |
9.0 |
55.8 |
52.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
25 |
541.0 |
10.1 |
36.0 |
7.0 |
54.3 |
51.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
30﹡ |
540.6 |
11.0 |
35.2 |
5.5 |
53.1 |
50.1 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
31.25 |
540.0 |
11.3 |
35.1 |
n/s |
52.9 |
49.9 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
62.5 |
539.0 |
16.3 |
32.0 |
n/s |
48.4 |
45.4 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
100 |
538.0 |
21.0 |
30.0 |
n/s |
45.3 |
42.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
200 |
537.0 |
30.7 |
27.0 |
n/s |
40.8 |
37.8 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
250 |
536.0 |
34.8 |
26.0 |
n/s |
39.3 |
36.3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Frecuencia (MHz) |
EL FEXT ≥ dB |
PS EL FEXT ≥ dB |
RL ≥dB |
Sesgo de retardo ≤ ns |
Zc(Ω) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 |
n/s |
n/s |
n/s |
n/s |
n/s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 |
56.0 |
53.0 |
23.0 |
45.0 |
100±15 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
8 |
49.9 |
46.9 |
24.5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
10 |
48.0 |
45.0 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
16 |
43.9 |
40.9 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
20 |
42.0 |
39.0 |
25.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
25 |
40.0 |
37.0 |
24.3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
30﹡ |
38.5 |
35.5 |
23.8 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
31.25 |
38.1 |
35.1 |
23.6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
62.5 |
32.1 |
29.1 |
21.5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
100 |
28.0 |
25.0 |
20.1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
200 |
22.0 |
19.0 |
18.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
250 |
20.0 |
17.0 |
17.3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nota:Norma ejecutiva para los parámetros anteriores: Q/DXJ 067-2019"n/s"=No especificado"﹡"=A menos que el cliente indique lo contrario, los resultados de la prueba no se muestran de forma predeterminada en el informe de prueba, pero cumplen con el estándar. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
