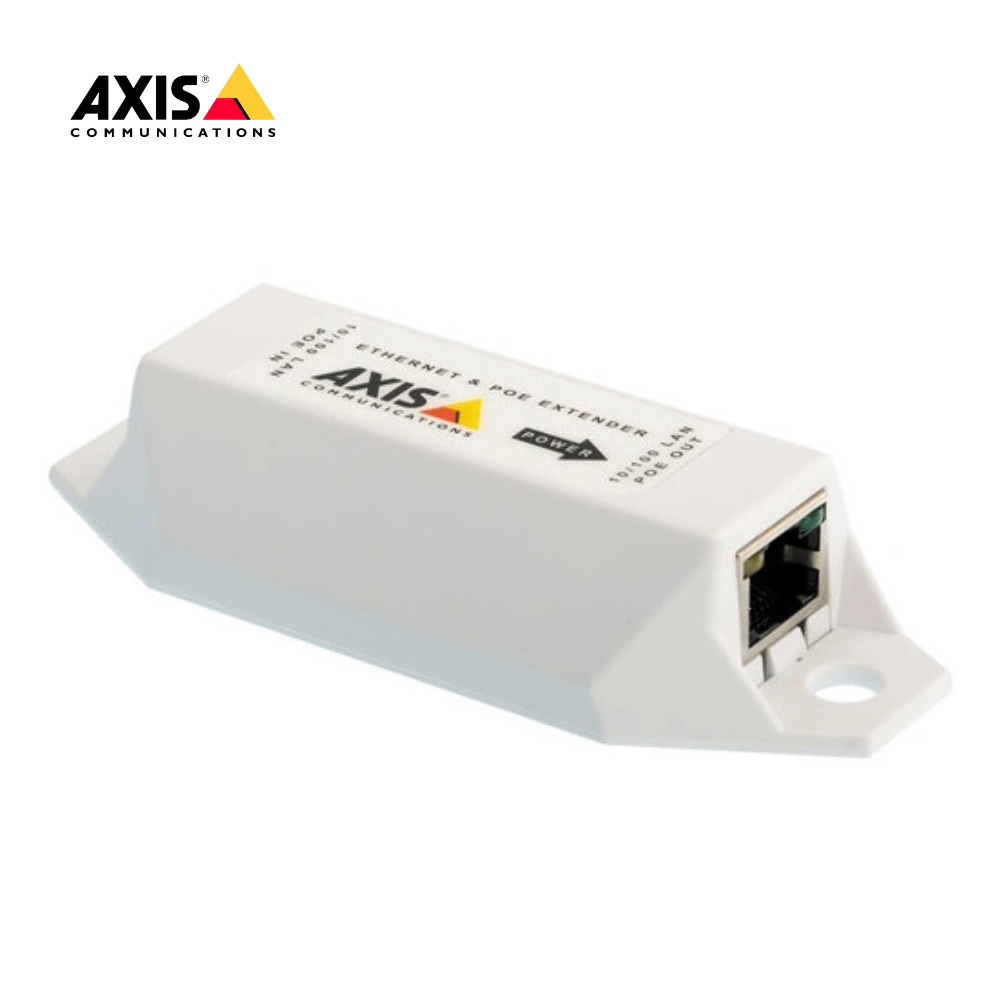

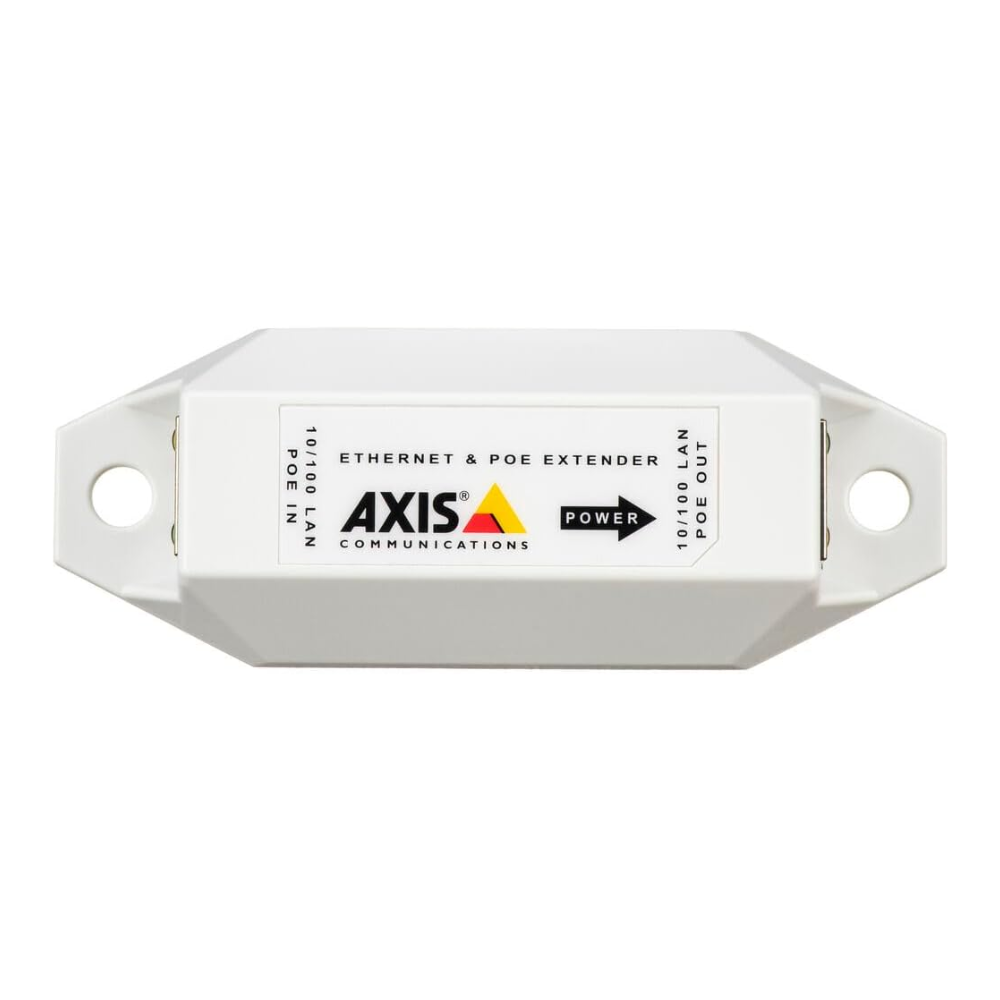

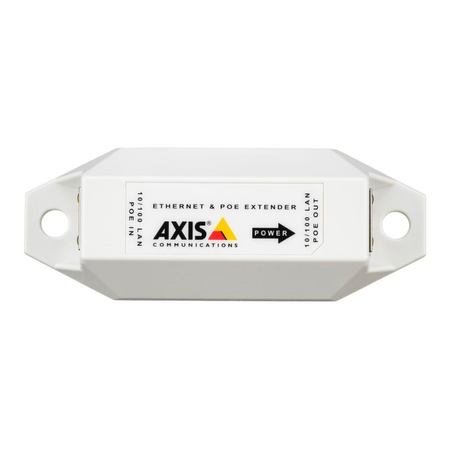

Ethernet tiene una longitud de cable limitada entre el switch y la cámara de 100 m. Cuando es necesario cubrir una distancia mayor, generalmente se usa un switch como repetidor, aunque también se puede usar fibra óptica. Para superar este límite de distancia, los instaladores de red pueden simplemente conectar un AXIS T8129 PoE Extender en línea con el cable de categoría 5e o categoría 6 y enviar el resto a la cámara. Dependiendo del midspan y del tipo de cámara, la conexión total puede ser de entre 200 y 400 metros.
Compatibilidad
El AXIS T8129 PoE Extender es compatible con todos los productos de vídeo en red de Axis con PoE y ofrece conformidad tanto con IEEE 802.3af como con IEEE 802.3at. Consulte la sección Configuración típica para obtener ejemplos de conexión con productos de vídeo en red de Axis.
Alcance

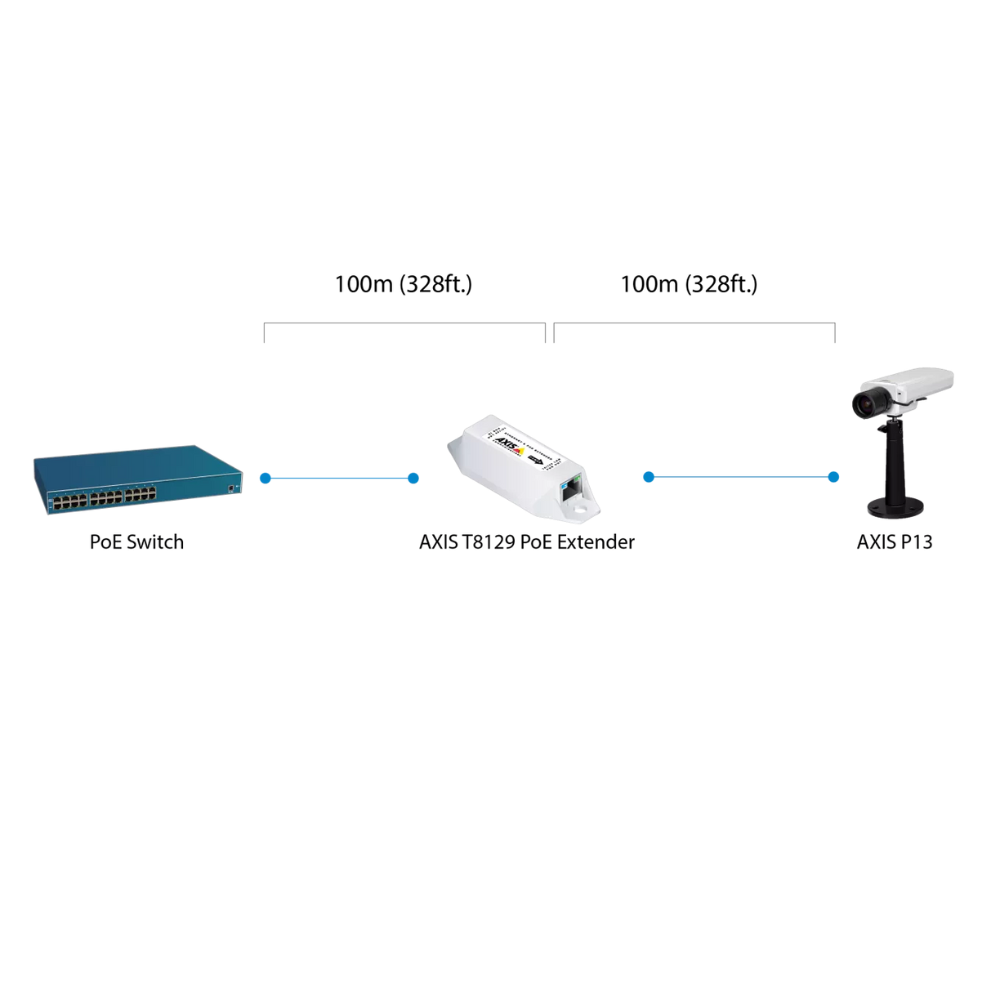

El alcance depende de la potencia necesaria, por lo que una cámara domo PTZ de 25 vatios se puede ubicar a 200 m de distancia con un único AXIS T8129. O bien, el cable de una cámara de red normal de 5 vatios puede tener una longitud de hasta 400 m si se instalan tres AXIS T8129 a intervalos de 100 m. Consulte la pestaña Alcance para obtener información sobre las distancias máximas.
|
Dispositivo alimentado |
Fuente de PoE |
|||
|---|---|---|---|---|
| Switch PoE o midspan Axis de 15 W (802.3af) |
Switch PoE+ (802.3at) | Midspan Axis de 30 W (802.3at)** | Midspan Axis de 60 W (High PoE) | |
|
Dispositivos PoE de baja potencia Dispositivos que son PoE Clase 1 o que requieren menos de 6 vatios |
300 m | 400 m |
400 m | 400 m |
|
Dispositivos PoE de potencia media Dispositivos que son PoE Clase 1 o 2 o que requieren menos de 12 vatios |
200 m |
200 m |
300 m | 300 m |
|
Dispositivos PoE o PoE+ de máxima potencia Dispositivos que cumplen con los estándares de PoE 802.3af o 802.at o que requieren más de 12 vatios |
No compatible |
No compatible |
200 m* | 200 m* |
|
Dispositivos High PoE personalizados Dispositivos especificados para su uso con inyectores Axis de 60W |
No compatible | No compatible | No compatible | 200 m* |
